#装修日记 【Kun的装修笔记•家庭网络搭建】
【前言】
提笔写的第二篇,这期记录一下网络。
自认为有一定的网络和服务器运维基础,大学期间维护过几台社团服务器,搞定家装万兆网络应该不在话下。
当然,自己的方案不一定完美,希望大拿们能够提出宝贵的意见。
大家也可以按照我的步骤来规划家里的网络。
好了,闲话少说,下面开始正文。
【需求】
首先,明确家里需要什么样的网络。是否需要全屋WIFI覆盖,平时有多少设备接入网络,是否跑万兆,是否需要FTTD、FTTR(光纤到桌面、光纤到房间)。
我自己的需求如下:
除浴室外,全屋WIFI覆盖
WIFI接入设备:手机6、PAD4、智能设备*20(手机和PAD是按照有朋友来家里规划的)
内网有线能够跑万兆,现阶段先跑满千兆,无线做到千兆
卧室FTTR,客厅和书房FTTD(卧室可以线埋纤不接入设备,客厅和书房因为想做NAS和智能电视联动,采用光纤的方案降低延迟节约成本)
光纤可以暂时不购买设备,但是要先把线买好
【规划】
如图,我采取的网络搭建方案是
因为书房在整个房间的正中央,同时考虑到节约线缆和提升网络效率,我把网络主节点发放到了书房。所以入户弱电箱光猫后直接一根网线直通书房,连接书房的主路由;
主路由WAN口接入户光猫过来的线;LAN口下接一台万兆交换机,交换机再引出四条网线给客厅(2根网线,后面会说用处)、儿童房(1根网线)、主卧(1根网线);
主卧安装一台WIFI路由器,儿童房没有宝宝暂时不考虑(留下接口以后用),书房主路由使用WIFI路由器,客厅一根网线接智能电视或机顶盒;如果客厅感觉WIFI信号不好,则在客厅安装一台WIFI路由器;
光纤布设同网线,可以暂时不买光口设备,留下光缆以后备用。
【设备】
【路由器】
数量:2-3台
品牌:同一品牌即可
网络速率:无线速率达千兆即可,有限速率千兆即可
特性:支持MESH组网
【交换机】
数量:1台
品牌:任意
网络遂率:能跑千兆即可
特性:NO
【网线】
数量:100米(我家装下来大概用了50多米,129的小房子,大家可以根据自己户型大小酌情选择)
品牌:任意
规格:家庭万兆六类非屏蔽线即可(短距离内超五类都可以跑到万兆),我想以后折腾服务器和NAS,所以选了带屏蔽的超六类线
特性:网线过福禄克测试
注意事项:
超五类—-Cat5E 六类—Cat6 超六类—-Cat6A
带屏蔽的网线要求网络设备要能够接地,否则屏蔽效果大打折扣
【光纤】
数量:100米
品牌:任意
规格:综合光设备价格因素考虑,最终我决定采用【单模双芯】LC口的光纤。这里不建议大家采用多模光纤,主要原因是多模设备比单模的贵。采用双芯也是基于成本考虑,具体这里就不细说了,如果大家感兴趣,日后单独开一篇文章来解释。
【安装工艺】

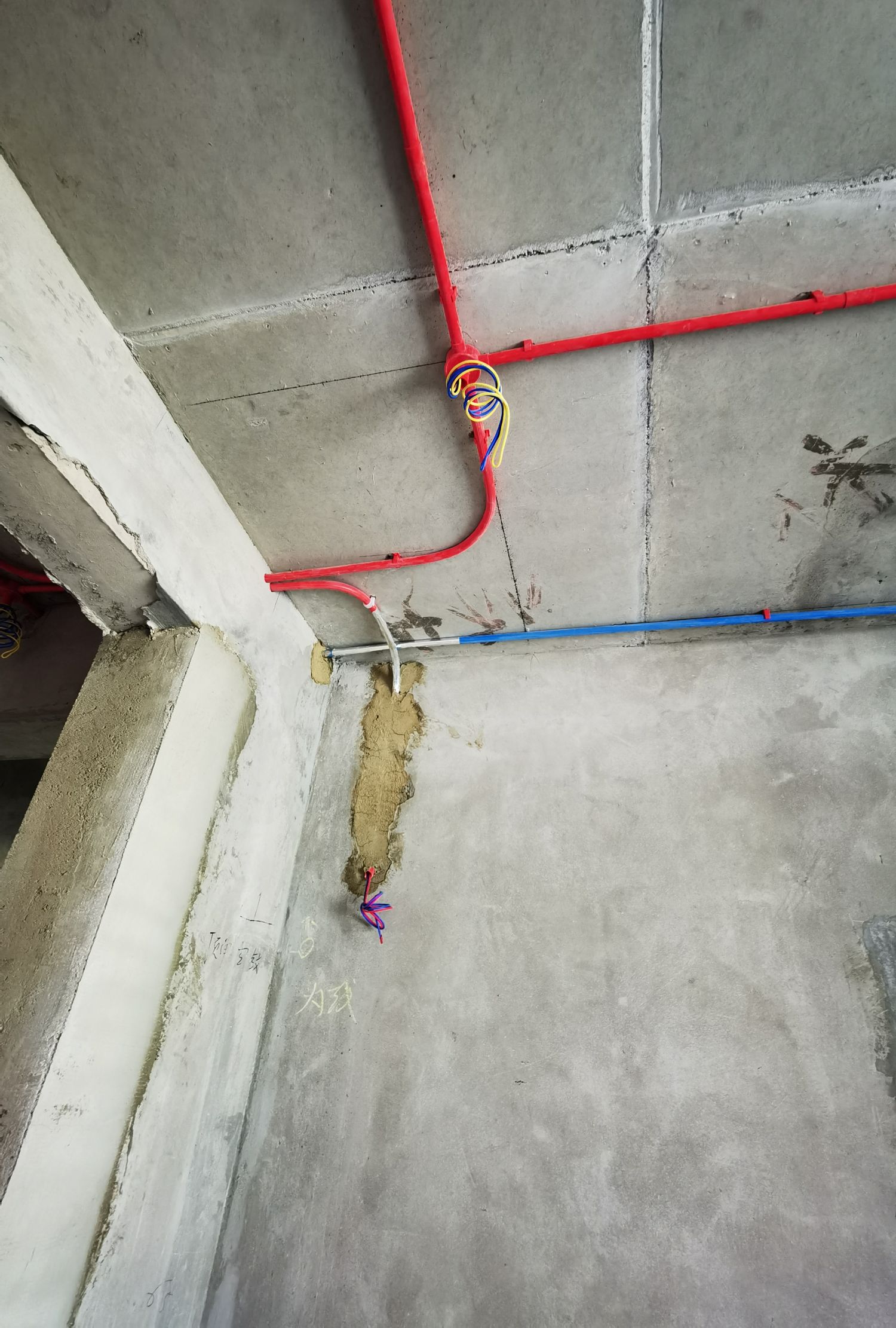

一般网线的铺装在水电施工阶段进行,下面就给大家提一些需要注意的点吧
网线走管的时候一定不要和电源线走一个管,一定要分开
光纤和网线可以走一个管,只要是活线就行
遇到转弯的位置一定要走大弯,否则可能会损坏线缆
【一点争议】
有一种说法是,网线和电线交汇的位置要用锡带包裹,避免干扰;
关于这一点我其实也不是很确定,没做过试验,权当讨论吧;
但个人觉得这么做的意义不大,主要是那点锡纸并没有接地,屏蔽效果堪忧;
还有就是本身我已经用了带屏蔽的超六类线了,完全可以不用单独再做一层屏蔽;
不过那点锡纸也不贵,施工起来也简单,施工过程中能做就做呗,图个心理安慰。
【结语】
这一期网络搭建分享就做到这,最终我家的网络线缆部分已经达到万兆标准
但考虑到MONEY,设备暂时用的千兆设备
光纤部分是提前铺设好了线缆,方便日后接入光设备
如有不足和错误,欢迎大家指正
